Ремонт GTX1060 6Gb Palit

Доброго времени суток! Извиняюсь за долгое отсутствие, но интересных ремонтов не было, в основном типовуха)

Сегодня речь пойдет о важности детального осмотра каждого элемента и понимания мануалов\datasheet на комплектующие. Фотографий будет не много, объем карт, поступивших на ремонт огромен, время не хватает катастрофически) Итак, приступаем)

Видеокарта поступила как обычно с диагнозом "невключайка". После проведенной диагностики, получаю следующее - сопротивления в норме, сбитых элементов визуально нет, отсутствую напряжения на фазах ГПУ, видеопамяти, контроллера PCI.

Шим-контроллер установлен NCP81174, на него имеется полный datasheet, что заметно облегчает работу.

А теперь, к ключевому моменту - распространенное мнение начинающих мастеров заключается в том, что для запуска шим-контроллера необходимо наличие двух напряжений - VCC и EN, но это не всегда так, и данный ремонт это показательный пример.

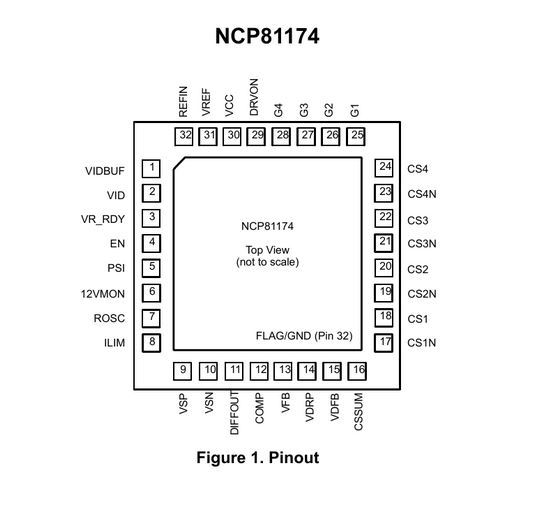

Берем распиновку и измеряем наличие вышеуказанных напряжений

Ремонт GTX1060 6Gb Palit для подписчика Ремонт техники, Хобби, Видеокарта, Ремонт компьютеров, Длиннопост

VCC и EN присутствуют и соответственно может сложиться неправильное впечатление о необходимости замены шим-контроллера, но двигаемся дальше - в соответствии со структурной схемой из VCC самими шим-контроллером формируется напряжение VREF (по даташиту 2 вольта и оно тоже формируется)

Следующим этапом внимательно изучаем типовую схему включения

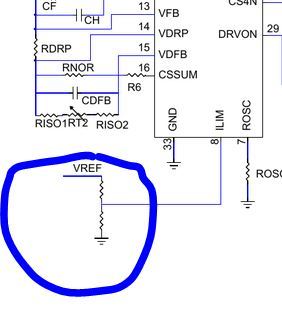

И обращаем внимание на какие выводы шим-контроллера приходит напряжение VREF, а именно на 8 ножку

Внимательно смотрим даташит и видим, что напряжение на этом выводе должно быть в следующих пределах

А в данном случае на 8 выводе напряжение 0. По схеме и фактически на плате установлен обычный резистивный делитель, только для того, что бы получить 1 вольт из 2 вольт VREF сопротивление верхнего и нижнего плечевого резистора должно быть одинаковым, а по факту сопротивление нижнего равно 8 кОм, а верхнего 34 кОм. Да измерять сопротивление, не выпаивая резистор с платы не правильно, но понимание, что что-то не так уже появляется)) Демонтирую подозрительный резистор и опачки

Этот бедолага развалился пополам. Запаиваю новый резистор 8кОм (на 8 выводе сформировалось напряжение 1 вольт) и все необходимые напряжения появились, завелись все фазы и видеокарты выдала ИЗО.

Собираю карту для тестов и запускаю (извиняюсь за качество фото)

Все тесты видеокарта прошла, ремонт закончен) в ближайшее время вернется к своему владельцу.

P.S. Благодарю за внимание, надеюсь пост будет интересен и поможет начинающим мастерам))
